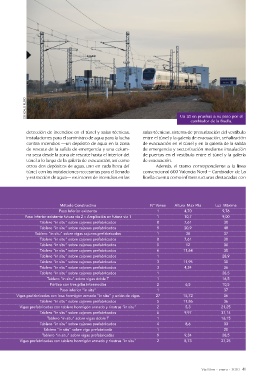

Page 41 - Revista Vía Libre Nº 647 - Enero 2020
P. 41
GONZALO RUBIO
Un 121 en pruebas a su paso por el
cambiador de la Boella.
detección de incendios en el túnel y salas técnicas, salas técnicas, sistema de presurización del vestíbulo
instalaciones para el suministro de agua para la lucha entre el túnel y la galería de evacuación, señalización
contra incendios —un depósito de agua en la zona de evacuación en el túnel y en la galería de la salida
de rescate de la salida de emergencia y una colum- de emergencia y sectorización mediante instalación
na seca desde la zona de rescate hasta el interior del de puertas en el vestíbulo entre el túnel y la galería
túnel a lo largo de la galería de evacuación, así como de evacuación.
otros dos depósitos de agua, uno en cada boca del Además, el tramo correspondiente a la línea
túnel, con las instalaciones necesarias para el llenado convencional 600 Valencia Nord – Cambiador de La
y extracción de agua— extintores de incendios en las Boella cuenta como infraestructuras destacadas con
PK Inicio Método Constructivo Nº Vanos Altura Max Pila Luz Máxima
220,460 Paso Inferior existente 1 4,70 9,76
221,260 Paso Inferior existente futura vía 2 – Ampliación en futura vía 1 1 10,7 9,00
221,834 Tablero “in situ” sobre cajones prefabricados 8 7,61 30
224,377 Tablero “in situ” sobre cajones prefabricados 9 20,9 48
225,050 Tablero “in situ” sobre vigas cajones prefabricados 1 38 37
226,142 Tablero “in situ” sobre cajones prefabricados 8 7,61 30
228,060 Tablero “in situ” sobre cajones prefabricados 5 12 30
231,206 Tablero “in situ” sobre cajones prefabricados 6 11,64 30
233,478 Tablero “in situ” sobre cajones prefabricados 1 28,9
236,274 Tablero “in situ” sobre cajones prefabricados 3 11,95 30
238,365 Tablero “in situ” sobre cajones prefabricados 3 4,34 36
--- Tablero “in situ” sobre cajones prefabricados 1 28,5
240,588 Tablero “in situ” sobre vigas doble T 1 16,5
241,022 Pórtico con tres pilas intermedias 2 6,5 10,5
241,420 Paso inferior “in situ” 1 37
241,510 Vigas prefabricadas con losa hormigón armado “in situ” y unión de vigas 27 15,72 36
242,256 Tablero “in situ” sobre cajones prefabricados 5 11,86 36
242,490 Vigas prefabricadas con tablero hormigón armado y riostras “in situ” 2 5,3 21,25
242,610 Tablero “in situ” sobre cajones prefabricados 6 9,97 37,14
243,125 Tablero “in situ” sobre vigas doble T 1 16,15
245,310 Tablero “in situ” sobre cajones prefabricados 4 8,6 33
249,333 Tablero “in situ” sobre viga prefabricada 1 20
252,304 Tablero “in situ” sobre vigas prefabricadas 9 9,34 28,5
253,030 Vigas prefabricadas con tablero hormigón armado y riostras “in situ” 2 8,73 27,25
